電渦流制動器是一種性能優越的自動控制元件，它利用渦流損耗的原理來吸收功率。以激磁電流為控制手段，達到控制制動轉矩目的，其輸出轉矩與激磁電流呈良好的線性關系。并具有響應速度快、結構簡單等優點。

電渦流制動器與我公司生產的TR型轉矩轉速功率測量儀、CGQ型轉矩轉速傳感器、WLK型自動控制器、自動測試軟件可組成成套自動測功系統。廣泛應用于動力機械、傳動機械輸入、輸出的轉矩、轉速、功率、效率的檢測。廣泛應用于不同負載狀態下動力機械輸入技術參數的檢測，如：電流、電壓電功率、功率因數；油耗、煙度、振動、噪音；流量、壓力等。廣泛應用于不同負載狀態下動力機械控制器技術參數的檢測，如變頻器、直流電機控制器等。

電渦流制動器與我公司生產的WLK型控制器配套，可組成手動張力控制系統。與我公司生產的ZK型自動張力控制儀及張力檢測傳感器配套，可組成閉環自動張力控制系統。廣泛應用于印刷、包裝、造紙及紙品加工、紡織、印染、電線、電纜、橡膠皮革、金屬板帶加工等有關卷繞裝置的張力自動控制系統中。

一、主要特點：

1、轉矩與激磁電流線性關系良好，適合于自動控制；

2、結構簡單，運行穩定、價格低廉、使用維護方便；

3、采用水冷卻，噪音低、振動小；

4、輸入轉速范圍寬，可用于變頻調速等各類電動機及動力機械的型式試驗；

5、控制器采用直流電源，控制功率小。

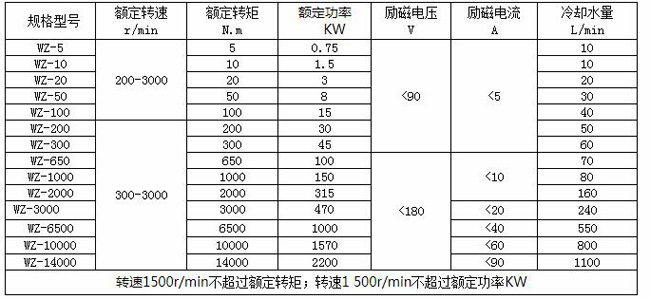

二、產品規格及主要技術參數：

注：3000rpm以上工況可以定制最高轉速8000rpm

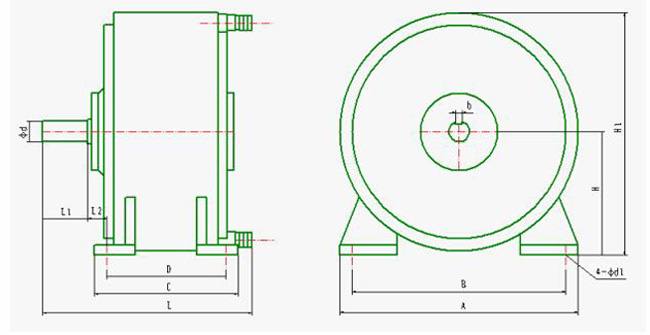

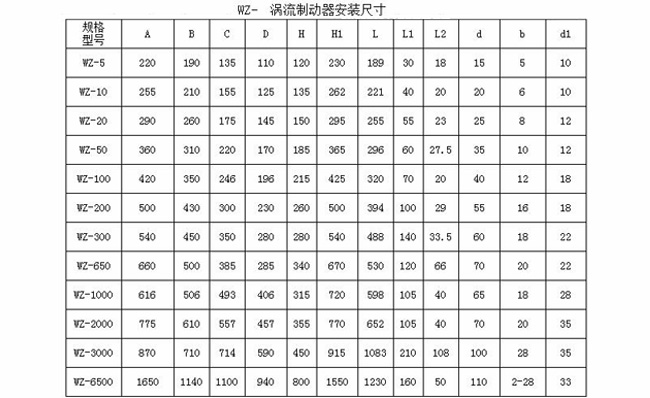

三、安裝尺寸

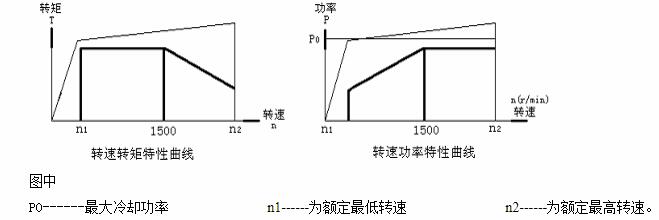

四、特性曲線

五、使用環境

1、最高環境溫度不超過40℃；

2、海拔高度不超過2000m；

3、當環境溫度為20℃時，相對濕度不大于85%。

六、注意事項

1、按額定轉矩、轉速、功率選用渦流制動器。嚴禁超轉矩、超功率、超轉速使用。

2、運行前須對電渦流制動器進行檢查。核定銘牌數據是否為要求的規格；檢查緊固件是否松動，各接線板接線是否正確，接觸是否良好，如有缺陷或不良應予排除或更換；用500伏的兆歐表檢查勵磁繞組,其絕緣電阻不低于12M Ω。

3、產品安裝時，以軸伸水平，底腳放平后旋緊地腳螺栓，并保證各相連裝置轉動輕快靈活。

4、冷卻水中不含有直徑1mm以上的固體顆粒或其它雜物，其pH值為6-8，硬度為300ppm以下。

5、進水壓力一般為不小于0.1Mpa，不大于0.3Mpa。

6、進水溫度最高不超過30℃，出水溫度約為50℃-60℃為宜，大于70℃時則應加大冷卻水量。

7、加載（加勵磁）之前必須先通入冷卻水，卸載（去勵磁）五分鐘之后才能斷開冷卻水。嚴禁無水運行，否則短時間便會損害設備。水壓、流量應滿足說明書要求。

8、電渦流制動器和控制器必須有可靠接地。

9、制動器不工作時必須關閉控制器，勵磁電流回零。工作時注意勵磁電壓、電流，嚴禁超過額定參數運行。

10、電渦流制動器周圍應保持清潔,進出水口應保持暢通。

11制動器投入運行后，應定期給軸承添加潤滑脂。

12運行兩年后應進行大修，清洗軸承，更換潤滑脂，發現軸承損壞應更換。
