ZK-1型張力控制儀是以張力檢測傳感器為檢測元件，磁粉制動器或磁粉離合器為控制元件

對物料卷繞時的實時張力進行自動檢測、自動控制，保持張力衡定的自動控制儀表。

ZK-1型張力控制儀廣泛應用于印刷、造紙、玻纖、光纖、電線電纜、電容薄膜、紡織、纜

索、包裝、塑料、等行業。

一、自動張力控制系統

1、系統的組成

張力控制系統由張力檢測傳感器、ZK-1張力控制儀、磁粉制動器（離合器）組成。

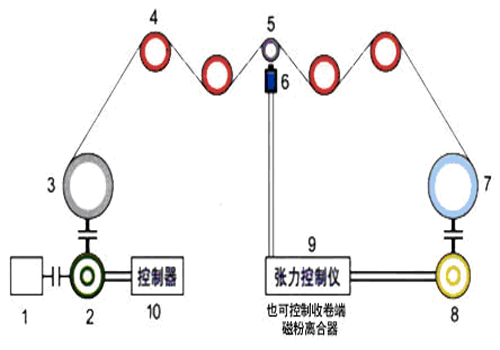

系統框圖如下：

1-電機 6-張力檢測傳感器

2-磁粉離合器 7-放卷芯

3-收卷芯 8-磁粉制動器

4-傳動輪 9- ZK-1型自動張力控制儀

5-張力檢測輥 10-控制器

2、工作原理

張力控制系統由張力檢測傳感器、張力控制儀、磁粉制動器或磁粉離合器組成。

物料的張力通過張力檢測輥，作用在張力檢測傳感器上，張力檢測傳感器將不斷變化的

張力轉換成同步變化的電信號，傳遞到張力控制儀，張力控制儀將接受到的信號與設定

張力進行比較、運算，產生控制信號，控制磁粉制動器或磁粉離合器扭矩變化，保證卷

繞系統恒張力運行。

二、張力控制儀

1、技術指標

（1）張力控制范圍： 0-100（張力的百分值）

（2）張 力 誤 差： ±2%

（3）輸 出 電 壓： 0-36V，最大電流3A

（4）電 源 電 壓： 220V±10%

（5）箱體外型尺寸： 305*115*340

（6）箱體開孔尺寸： 293*101

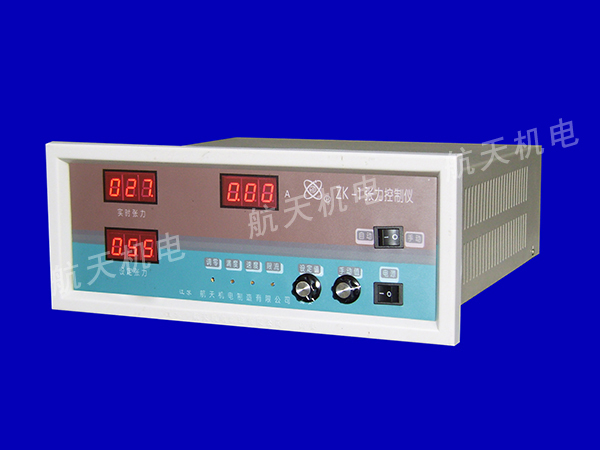

2、前面板示意圖

（1）“實時張力”顯示框： 數字顯示實時張力，顯示范圍0-100。

（2）“設定張力”顯示框： 數字顯示設定張力，顯示范圍0-100。

（3）“ A ”電流 顯示框： 數字顯示磁粉制動（離合）器的激磁電流，顯示范圍0-3A。

（4）“自動/手動” 按扭： 按扭在“自動”位置時，儀表進入自動控制狀態。按扭在“手動”位置時，通過“手動值”旋鈕，調整輸出激磁電流“A”的大小。

（5）“設 定 值 ”旋 鈕： 用于調整設定張力值。

（6）“手 動 值 ”旋 鈕： 用于“自動/手動”按扭在手動位置時調整輸出電流的大小按扭在“自動”位置時無效。

（7）“ 調 零 ” 旋 鈕： 用于調節實際張力的零位。

（8）“ 滿 度 ” 旋 鈕： 用于對實際張力進行靜態標定；

（9）“ 速 度 ” 旋 鈕： 自動控制時改變張力反饋值的積分速度，使實時張力窗口讀數擺動最小，以提高控制精度。

（10）“ 限 流” 旋 鈕： 在張力自動控制狀態下，設定磁粉制動器或（離合器）工作時的最大激磁電流，該電流由系統所需最大張力確定

3、張力檢測傳感器與張力控制儀信號線的連接

（1）將張力檢測傳感器信號線的航空插頭，插入張力控制儀背板上的航空插頭座。

傳感器端子定義：

1.        +5V（電源）

2.        信號+

3.        信號-

4.       （地）電源

傳感器與端子的連接為：

紅線： 接傳感器信號端子1腳

黃線： 接傳感器信號端子2腳

白線： 接傳感器信號端子3腳

綠線： 接傳感器信號端子4腳

屏遮線： 空

4、磁粉制動（離合）器與張力控制儀激磁電流線的連接

將激磁電流線一端接到磁粉制動器，另一端接到張力控制儀背板上的接線柱，沒有正負極。

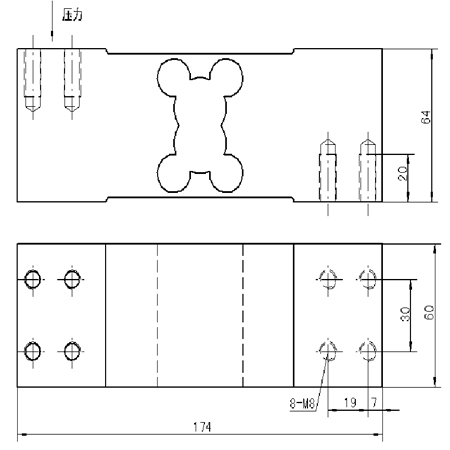

5、張力檢測傳感器安裝尺寸

6、設定和運行

（1）調零位。

打開電源開關，在張力檢測傳感器無壓力狀態下，旋轉“調零”旋鈕，至實時張力顯示為零。

（2）調滿度。

給張力檢測傳感器加壓到額定重量值，旋轉“滿度”旋鈕，至實時張力顯示為100。

（3）調極性。

給張力檢測傳感器加壓，“實時張力”顯示值應增大，若“實時張力”的個位小數點亮，說明極性反了，須將傳感器信號線的2、3腳對調，并重新調零位。

（4）確定限流值和設定張力值。

“手動值”、“自動值”旋鈕回零。“手動、自動”開關切換到手動檔。

開啟主機，使物料開始卷繞運動。

旋轉“手動值”旋鈕，使物料達到理想張力。

記錄物料達到理想張力時的電流“A”值（即限流值）和“實時張力”值。

（控制放卷磁粉制動器張力時，記錄物料開始卷繞時的電流。控制收卷磁粉離合器張力時，記錄物料結束卷繞時的電流。）

（5）設定限流值。

“手動、自動”開關切換到手動檔，旋轉“手動” 旋鈕，使電流值“A”到最大。

“手動、自動”開關切換到自動檔，旋轉“限流”旋鈕，使電流值“A”等于理想張力時的電流值。

（6）設定“設定張力”值。

關閉主機，使物料停止運動。

旋轉“設定張力”旋鈕，使“設定張力”值等于記錄的理想張力時的實時張力。

（7）運行。

“手動、自動”開關切換到自動檔，開啟主機，物料卷繞運動，即進入自動控制工作狀態。

（8）注意。

“調零”“滿度”“速度”“限流”旋鈕為微型電位器，反應很靈敏，旋轉時要小心輕調，聽到輕微達達聲即為已到極限位置。
